| ผลที่ได้จากการทดลองขั้นต้น
จะประกอบด้วยข้อมูลการทรุดตัวเนื่องจากน้ำหนักต่างๆ
กันและข้อมูล ความหนาแน่น และความชื้น ก่อน-หลังการทดลอง
การวิเคราะห์ข้อมูลให้ทำดังนี้ |
|
1.
หา t90 โดยการเขียนกราฟระหว่าง Dial
reading และ
จะมีช่วงแรกของการทรุดตัวที่ใกล้เคียงเส้นตรง แล้วค่อยๆ
เอียงลาดลงดังตัวอย่างในรูปที่ 4 ให้วัดจากแกนตั้งถึงเส้นตรงแล้วขยายออกไปตามแนวนอนอีก
0.15 เท่าแล้วลากเส้นตรงเส้นที่ 2 ผ่านจุดนั้นไปตัดเส้นกราฟจากการทดลอง
จุดนั้นคือ จุดของการเกิด Consolidation ไป 90%
โดยประมาณจากวิธีของ Taylor นำไปคำนวณหา, Cv |
|
 |
|
| 2.
คำนวณหา Consolidation Pressure |
|
 |
|
| เมื่อ |
P |
= |
Consolidation pressure |
| |
W |
= |
น้ำหนักจริงที่วางบน Loading frame |
| |
K |
= |
ค่าการขยายน้ำหนักที่กระทำบนตัวอย่าง |
| |
|
= |
10 หรือจะบ่งไว้ที่คู่มือของ consolidometer
แต่ละเครื่อง |
| |
A |
= |
พื้นที่รับน้ำหนักของตัวอย่างดิน |
|
|
| 3.
คำนวณหา Void ratio |
|
| Void
ratio เมื่อเริ่มทดลอง, eo ซึ่งเท่ากับ |
|
 |
|
| เมื่อ |
HT |
= |
ความสูงของตัวอย่างดิน |
| |
Hs |
= |
ความสูงของเนื้อดิน (Height of Solid) |
|
|
 |
|
| เมื่อ |
Wi |
= |
initial wt. of sample |
| |
Wi |
= |
average initial water content |
| |
G |
= |
specific gravity of soil |
| |
|
= |
unit wt. of water |
|
|
| -
Void ratio ภายหลังการเพิ่มน้ำหนักใดๆ |
|
 |
|
= ผลบวกการทรุดตัวจากเริ่มการทดลอง |
| Hs
= ความสูงของเนื้อดิน |
|
| 4.
เขียนกราฟความสัมพันธ์ระหว่าง ei และ p, Cv และ
p ลงบนกราฟ Sime - log |
|
| 5.
การหา Cc, จะคำนวณได้จาก slope ของช่วง Vergin consolidation
ซึ่งใกล้เคียงเส้นตรงโดย |
|
 |
|
| 6.การหา
pm (maximum past pressure) เป็นความดันสูงสุดซึ่งตัวอย่างดินเคยถูกกดทับมาในอดีต
ดังรายละเอียดในรูปที่ 3 |
|
 |

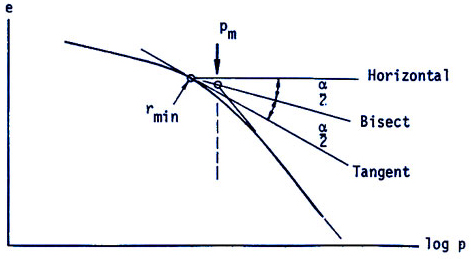

| รูปที่
3 การหาจุด Maximum Past Pressure |
