| การเตรียมตัวอย่างดิน
(ดูรูปที่ 2 ประกอบ) |
|
 |
|
| 1.
นำตัวอย่างดินมาตัดแต่งลงใน Consolidation ring
โดยใช้ Specimen trimmer ช่วย ขนาดตัวอย่างมาตรฐานที่มักใช้ทดลองคือเส้นผ่าศูนย์กลาง
2.5 นิ้วและหนา 1 นิ้ว |
|
  |
 |
  |
|
| 2.
วัดขนาดตัวอย่างและชั่งน้ำหนักเพื่อจะคำนวณหาความหนาแน่นและ
Initial void ratio ต่อไป, ส่วนดินที่เหลือจากการตัดแต่งให้นำไปหาความชื้น
ซึ่งเป็นความชื้นของตัวอย่างก่อนทดลอง |
|
  |
|
| 3.
นำตัวอย่างดินติดตั้งใน Consolidation ซึ่งมักจะมีหินพรุน
(Porous stone) ประกอบทั้งของบนและล่างตัวอย่าง
เพื่อให้น้ำภายในตัวอย่างไหลออกได้สะดวก |
|
  |
|
   |
|
 |

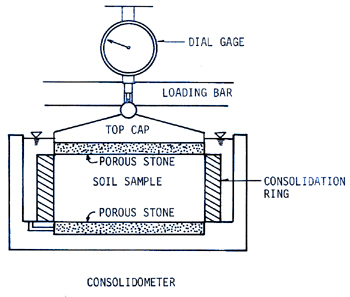

| รูปที่ 2 Consolidation
Apparatus |
|
| 4.
นำ Consolidometer เข้าติดตั้งใน Loading frame
ติด dial gage สำหรับวัดการทรุดของตัวอย่าง (อ่านได้ละเอียดถึง
0.0001 นิ้ว) แล้วหล่อน้ำใน Consolidometer ให้ระดับน้ำอยู่เหนือระดับดินตัวอย่าง |
|
| การบรรทุกน้ำหนักและบันทึกข้อมูล |
|
| 1.
ก่อนเริ่มบรรทุกน้ำหนักบนตัวอย่างต้องเตรียมอุปกรณ์เหล่านี้ให้พร้อม
เช่น แบบบันทึกข้อมูล, นาฬิกาจับเวลา, ตุ้มน้ำหนัก |
|
| 2.
น้ำหนักบรรทุกที่จะใช้ จะวางบนคานซึ่งสามารถขยายน้ำหนักให้กดลงบนตัวอย่างดินมักเป็น
10 เท่าของน้ำหนักจริง ขนาดน้ำหนักที่จะใช้ขึ้นอยู่กับความลึกของตัวอย่าง
โดยพิจารณาว่าจะต้องเริ่มต้นด้วยความดันที่น้อยกว่า
Overburden pressure, Po แล้วเพิ่มจนมากกว่า เช่น
ตัวอย่างดินจากความลึก 10 ม. |
|
| Po = 12 T/m2 หรือ
1.2 KSC. |
|
| เพราะฉะนั้น
ความดันที่จะใช้กดตัวอย่างอยู่ระหว่าง 0.25 – 10
KSC. ถ้าเป็นน้ำหนักก็จะใช้เป็นตัวเลขลงตัวเช่น
1, 2, 4, 8, 16, ... กก. เป็นต้น |
|
| 3.
วางน้ำหนักชุดแรกแล้วเริ่มบันทึกเวลาพร้อมๆ กับ
Dial gage จะหมุนไปด้วยจะอ่าน Dial ณ เวลาต่างๆ
ดังนี้ 0.25, 0.5, 1.0, 2.0, 4, 8, 15, 30 นาที
และ 1, 2, 4,... ชม. นับจากเริ่มต้น |
|
4.
เขียนกราฟ ระหว่าง Dial reading และ  ในระหว่างบันทึกข้อมูลเพื่อทราบลักษณะกราฟของการทรุดตัว |
|
| 5.
หลังจากทิ้งไว้ประมาณ 24 ชม. จะต้องเพิ่มน้ำหนักชุดที่
2 โดยปฏิบัติ เช่นเดียวกัน ข้อ 3 และ 4 จนครบชุดน้ำหนักที่จะต้องใส่ |
|
| 6.
ถ้าต้องการทราบคุณสมบัติของดินในการยึดตัวจากการลดน้ำหนัก
ก็ให้ทำ เช่นเดียวกันโดยเอาตุ้มน้ำหนักออกแล้วทิ้งไว้
24 ชม. |
|
| 7.
หลังจากเสร็จการทดลองต้องนำตัวอย่างดินไปหาความชื้นด้วย |
| |
|
| |
|
