| ก. การทดสอบ Standard Proctor ใช้ mold Ø 4" x 4.6" |
|
| 1.
วัดขนาดเส้นผ่าศูนย์กลางและความสูงของ mold พร้อมทั้งคำนวณหาปริมาตรของ
mold |
 |
 |
 |
| |
|
 |
2.
ชั่งน้ำหนักของ mold ให้ได้ละเอียดถึง 0.1
กรัม |
| |
|
 |
3.
ชั่งน้ำหนักดินตัวอย่างที่เตรียมไว้มาอย่างน้อย
4 กก. ผสมน้ำลงไป 3 - 4% คลุกเคล้ากันให้ทั่วจนได้
ความชื้นของดินสม่ำเสมอกันตลอด |
| |
|
 |
4.

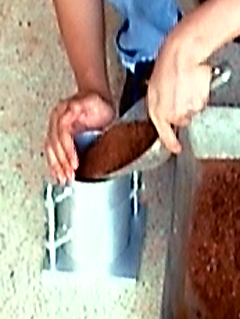

ตักดินใส่ใน mold ที่ประกอบ collar และ base
plate แล้วกะแบ่งปริมาตรของดินที่ใส่ให้ได้จำนวน
3 ชั้นเท่าๆ กัน เมื่อ compact เสร็จแล้ว
ขั้นสุดท้ายให้เหลือพ้นส่วนบนของ mold เล็กน้อย
ประมาณ 1-2 ซ.ม. |
| |
|
 |
5.

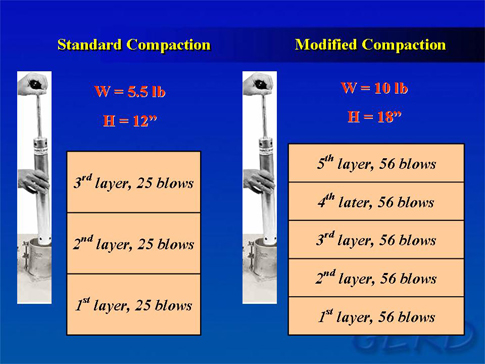

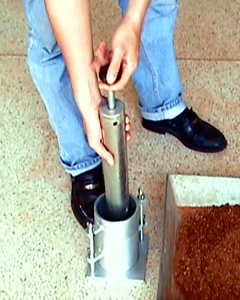

ใช้ hammer ขนาด 5.5 lb. Compact ดินใน mold
ในแต่ละชั้น ชั้นละ 25 ครั้ง และต้องพยายาม
compact ให้ได้ความแน่นของดินในแต่ละชั้นสม่ำเสมอเท่ากันโดยตลอดขณะ
Compact ตัว mold จะต้องวางบนพื้นคอนกรีตที่เรียบและแข็ง |
| |
|
 |
6.
เมื่อ compact ครบจำนวนครั้งแล้วถอด collar
ของ mold ออก ใช้บรรทัดเหล็กปาดดินส่วนที่สูงเกินปาก
mold ออก และอุดแต่งผิวดินให้เรียบเสมอปาก
mold ใช้แปรงปัดทำความสะอาดดินที่ค้างอยู่นอก

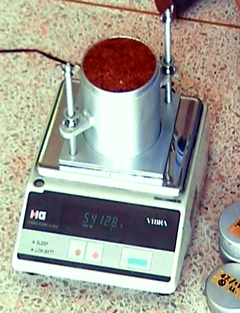

mold แล้วถอด base plate ออก นำไปชั่งหาน้ำหนักดินใน
mold ให้ได้ละเอียดถึง 0.1 กรัม |
 |
|
|
| 7.

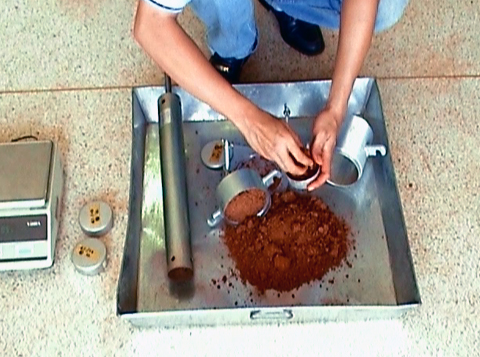

ดันแท่งตัวอย่างดินออกจาก mold แล้วผ่ากลางตามแนวตั้ง
เก็บดินตัวอย่างตามแนวผ่านี้อย่างน้อย 100 กรัม
ไปชั่งน้ำหนักและเข้าอบในเตาอบเพื่อคำนวณหาปริมาณความชื้นต่อไป |
|
|
| 8.
เอาตัวอย่างที่เตรียมไว้มาอย่างน้อย 4 กก. แล้วผสมน้ำเพิ่มอีกประมาณ 3% คลุกเคล้ากันให้ทั่วสม่ำเสมอ
แล้วทำการทดลองซ้ำตามข้อ 4 ถึง 7 จนกระทั่งน้ำหนักดินใน
mold ที่ชั่งได้ครั้งสุดท้ายลดลง และอย่างน้อยควรจะเปลี่ยนหรือเพิ่มปริมาณน้ำถึง
5 ครั้ง |
|
|
| ข. การทดลอง Modified Proctor ใช้
mold Ø 6” x 5.0” |
|
| 1.
วัดขนาดเส้นผ่าศูนย์กลางและความสูงของ mold พร้อมทั้งคำนวณหาปริมาตรของดินใน
mold |
|
| 2.
ชั่งน้ำหนักของตัว mold ให้ได้ละเอียดถึง 0.1 กรัม |
|
| 3.
ชั่งน้ำหนักดินที่เตรียมไว้มาอย่างน้อย 7 กก. ผสมน้ำลงไป
3-4 เปอร์เซ็นต์ คลุกเคล้ากันให้ทั่วจนได้ความชื้นในดินสม่ำเสมอกันตลอด |
|
| 4.
ตักดินใส่ใน mold ที่ประกอบด้วย Collar, base plate
และ spacer disc เรียบร้อยแล้วกะแบ่งปริมาณดินที่ใส่ให้ได้จำนวน
5 ชั้นเท่า ๆ กัน เมื่อ compact แล้ว ชั้นสุดท้ายให้เหลือพ้นปาก
mold เล็กน้อย ประมาณ 1.0 ซ.ม. |
|
| 5.
ใช้ hammer ขนาด 10 lb. compact ดินใน mold ในแต่ละชั้นให้ได้ชั้นละ
56 ครั้ง และต้องพยายาม compact ให้ได้ความหนาแน่นของดินในแต่ละชั้นสม่ำเสมอเท่ากันโดยตลอด
ขณะ compact ตัว mold จะต้องวางบนพื้นคอนกรีตที่เรียบและแข็ง |
|
| 6.
เมื่อ compact ครบจำนวนครั้งแล้วถอด collar ของ
mold ออก ใช้บรรทัดเหล็กปาดดินส่วนที่สูงเกินปาก
mold ออก และอุดแต่งผิวดินให้เรียบเสมอปาก mold
ใช้แปรงปัดทำความสะอาดดินที่ค้างอยู่นอก mold ถอด
base plate ออก นำ mold ไปชั่งน้ำหนักให้ได้ละเอียดถึง
0.1 กรัม |
|
| 7.
ดันตัวอย่างดินออกจาก mold แล้วผ่ากลางตามแนวตั้ง
เก็บดินตัวอย่าง อย่างน้อย 500 กรัม ไปชั่งหาน้ำหนักแล้วเข้าเตาอบเพื่อคำนวณหาปริมาณความชื้นต่อไป |
|
| 8.
เอาตัวอย่างที่เตรียมไว้มาอย่างน้อย 7 กก. แล้วผสมน้ำเพิ่มอีกประมาณ
3% ลงไปคลุกเคล้าให้ทั่ว แล้วทำการทดลองซ้ำตามข้อ
4 ถึง 7 จนกระทั่งน้ำหนักดินใน mold ที่ชั่งได้ครั้งสุดท้ายลดลง
และอย่างน้อยควรจะเปลี่ยนหรือเพิ่มปริมาณน้ำถึง
5 ครั้ง |
|
|
|
|
|
|
| |
|
| ผู้ทดสอบ : |
นายวรวัชร์ ตอวิวัฒน์ |
| |
|
| สถานที่ : |
ห้องปฏิบัติการปฐพีกลศาสตร์ |
| |
มหาวิทยาลัยเกษตรศาสตร์ วิทยาเขตเฉลิมพระเกียรติ
จังหวัดสกลนคร |
| |
|
| ผู้บรรยาย : |
นางสาวธรรมธิดา รัตนประทีป |
|
